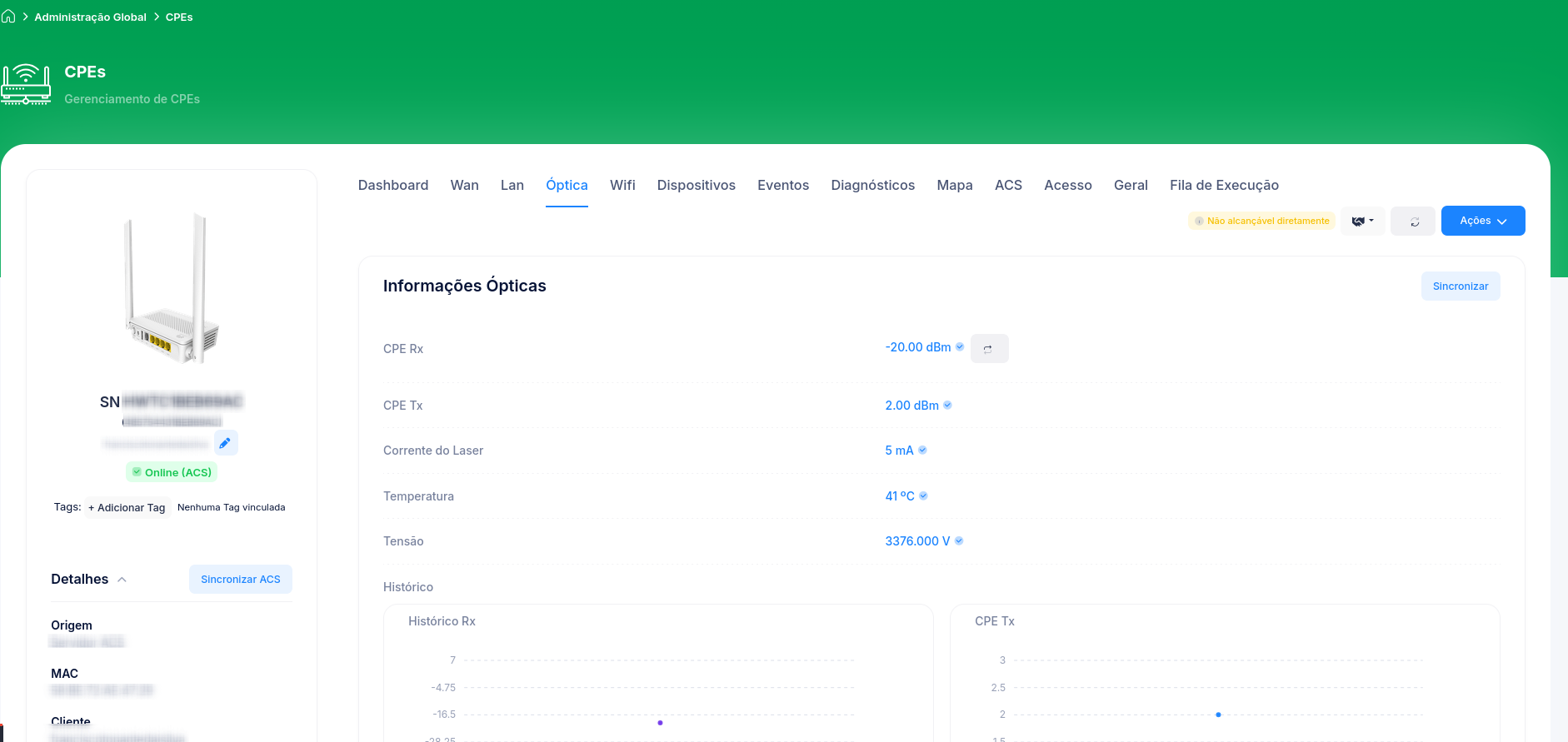

Aba Óptica
A aba Óptica mostra a saúde do enlace de fibra do cliente. É a aba mais importante para diagnosticar problemas de conexão, porque quase todo problema físico aparece aqui.
O que ler
O bloco Informações Ópticas traz, entre outros:
| Campo | O que é |
|---|---|
| Módulo | Tipo do módulo óptico (ex.: GPON - CLASS C+). |
| Encapsulamento | Tipo de encapsulamento do transceptor (ex.: BOSA ON BOARD). |
| CPE Rx | Potência recebida pela ONU do cliente, em dBm. É o valor mais usado no diagnóstico. |
| CPE Tx | Potência transmitida pela ONU, em dBm. |
| OLT Rx (Retorno) | Potência com que a OLT recebe o sinal desta ONU (o "retorno"). |
| Corrente do Laser | Corrente do laser da ONU, em mA. |
| Temperatura | Temperatura do módulo óptico, em °C. |
O Cpehub também mostra o sinal na lista de CPEs (coluna Sinal) e no Dashboard, com cores por qualidade. O bloco tem um botão Sincronizar para atualizar os valores na hora.
Como interpretar o sinal (RX)
Os valores exatos dependem do padrão da rede e do fabricante, mas como regra geral para GPON:
| Faixa (RX) | Qualidade | Leitura |
|---|---|---|
| Acima de -8 dBm | Muito forte | Sinal alto demais também é problema (pode saturar). |
| -8 a -25 dBm | Boa | Faixa saudável de operação. |
| -25 a -27 dBm | Atenção | Começa a degradar; monitorar. |
| Abaixo de -27 dBm | Ruim | Alta chance de instabilidade/quedas. |
| Sem sinal / LOS | Crítico | Fibra rompida, conector solto/sujo ou equipamento desligado. |
No Cpehub, o Monitoramento de Sinais do Dashboard classifica os CPEs em Ótimo / Atenção / Ruim / LOS. Isso ajuda a agir preventivamente, antes do cliente ligar.
LOS (Loss of Signal)
LOS significa perda total de sinal óptico. As causas mais comuns são fibra rompida, conector mal encaixado/sujo, ou o equipamento do cliente desligado (nesse caso costuma vir junto de um evento de energia). Veja o roteiro completo em Sinal ruim ou LOS.
