Cadastrar uma OLT

Objetivo: registrar uma OLT no Cpehub, informando como o sistema deve acessá-la (console e SNMP), e validar a conexão.

Cadastrar a OLT é o passo que dá ao Cpehub "olhos" sobre a sua rede: a partir daí ele descobre as ONUs, lê sinais e recebe eventos. É uma das primeiras coisas a fazer na implantação.

Pré-requisitos​

  • A VPN entre a sua rede e o Cpehub está online (o sistema precisa alcançar o IP da OLT).
  • IP de gerência da OLT (IPv4 ou IPv6).
  • Acesso console: SSH ou Telnet, porta, usuário e senha (e senha de enable, se houver).
  • SNMP: porta (padrão 161) e a community de leitura (Read Only).
  • Fabricante/modelo homologado — veja fabricantes homologados.

Passo a passo​

  1. Vá em OLTs e clique em + Adicionar OLT.

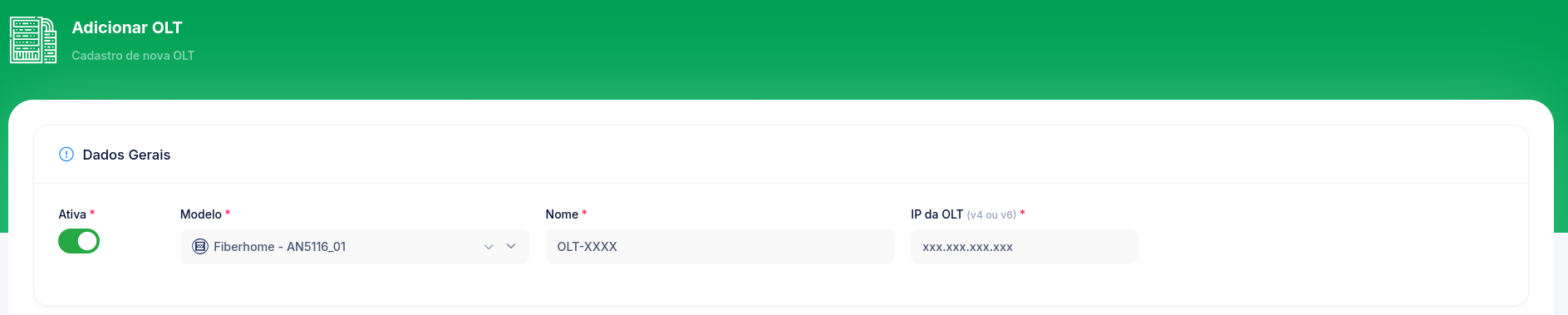

  2. Dados Gerais:

    • Ativa — deixe ligado para a OLT já entrar em operação.
    • Modelo — selecione o modelo da OLT.
    • Nome — um nome que identifique a OLT (ex.: OLT-Centro).
    • Fixar em um ERP (pin) — opcional. Se preenchido, os CPEs desta OLT consultam apenas o ERP escolhido, ignorando a cascata. Deixe em "Usar cascata (todos os ERPs por prioridade)" se não tiver um motivo específico.
    • IP da OLT — o IP de gerência (v4 ou v6).

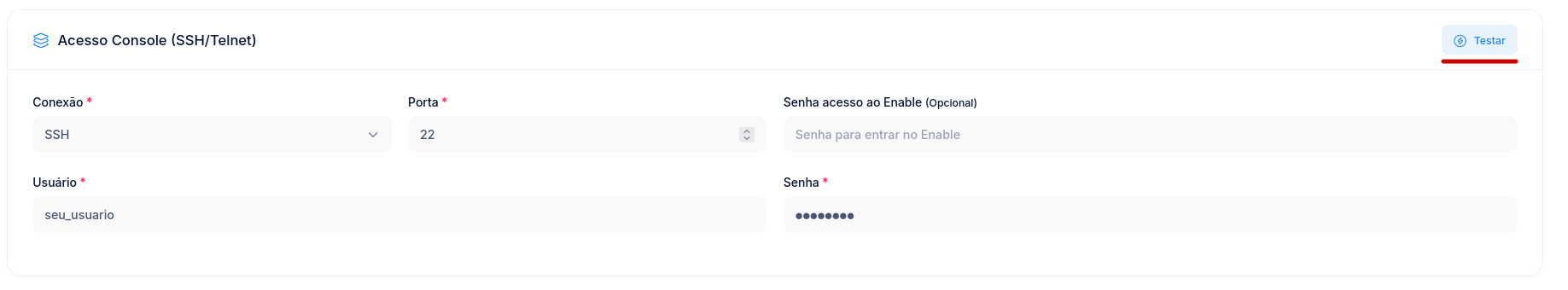

  3. Acesso Console (SSH/Telnet):

    • Conexão — SSH ou Telnet.
    • Porta — padrão 22 (SSH) ou 23 (Telnet).
    • Usuário e Senha da OLT.
    • Senha acesso ao Enable — opcional, se a OLT exigir.
    • Clique em Testar para validar o acesso console antes de salvar.

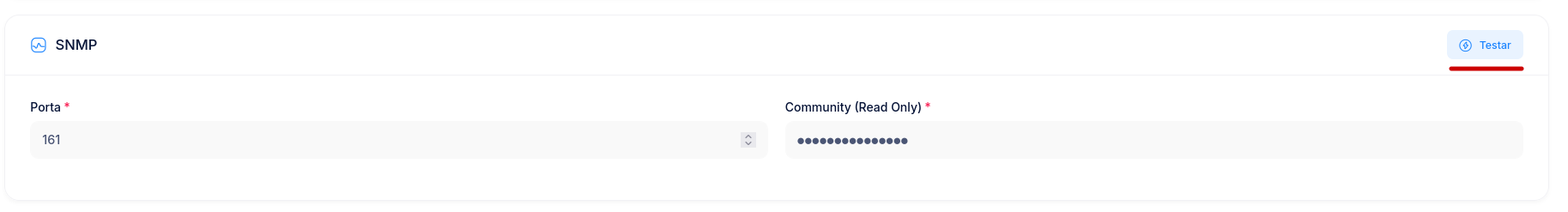

  4. SNMP:

    • Porta — padrão 161.
    • Community (Read Only) — a community de leitura da OLT.
    • Clique em Testar para validar o SNMP.

  5. Com os testes OK, clique em Cadastrar.

Resultado esperado​

A OLT aparece na lista de OLTs. Os badges de conectividade (SSH / SNMP / TRAP) indicam o estado de cada canal. Em seguida, o Cpehub começa a descobrir as ONUs conectadas.

Configure o SNMP Trap também

O cadastro habilita SSH e SNMP, mas para receber eventos em tempo real (quedas/retornos) você precisa configurar o SNMP Trap na própria OLT apontando para o Cpehub. Veja os tutoriais por fabricante em OLTs.

Problemas comuns​

SintomaCausa provávelSolução
"Testar" do console falhaIP/porta/credenciais errados ou VPN offlineConfira os dados e se o túnel VPN está online
"Testar" do SNMP falhaCommunity errada ou SNMP bloqueado na OLTConfira a community Read Only e o firewall
OLT cadastra mas não descobre ONUsModelo/driver ou permissõesVer Testar conexão da OLT
Badge TRAP vermelhoSNMP Trap não configurado na OLTConfigurar trap (tutorial do fabricante)
